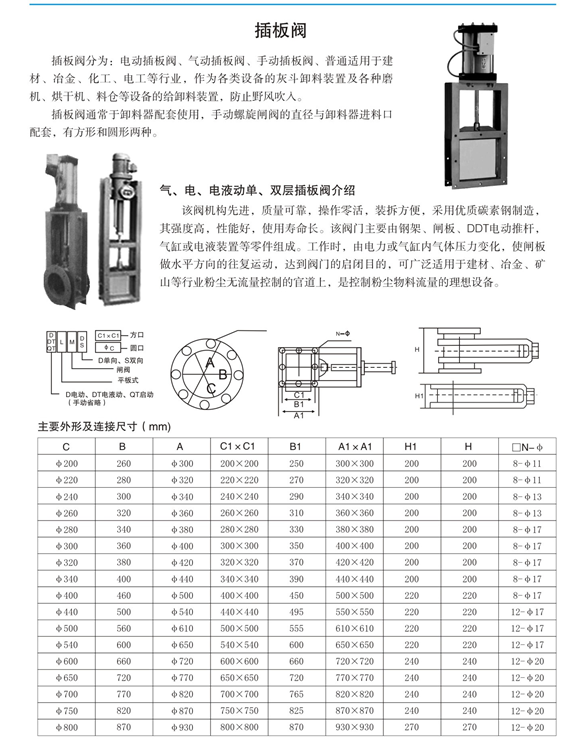

气动插板阀是一种在工业领域广泛应用的阀门类型，主要用于控制粉料、晶粒料、颗粒料以及小块物料的流量或输送量。以下是对气动插板阀的详细介绍：

工作原理

气动插板阀的工作原理基于气动驱动技术。它主要由框架、闸板、气缸（或气动执行机构）、螺母等零件构成。当气源接通时，压缩空气进入气动执行机构，推动活塞或膜片运动，从而通过传动装置带动闸板沿水平方向往复运动，实现阀门的启闭功能。

结构特点

紧凑性：气动插板阀采用钢板焊接结构，结构紧凑且工作平稳。
灵活性：气动执行机构使得插板阀操作灵活，能够快速响应控制信号。
密封性：闸板与阀座之间形成可靠的密封结构，防止介质泄漏。
适应性：气动插板阀可适应不同角度的安装，操作方便，能随时调整尺度。可根据工况选择圆口或方口法兰，材质可选不锈钢或碳钢材质

性能优势

流体阻力小：气动插板阀的阻力系数与同长度的管段相等，流体通过时阻力小。
紧密可靠：密封面材料广泛使用塑料等密封性能好的材料，确保密封紧密。
操作简便：气动执行机构使得操作更加简便，且易于实现远程控制。
维护方便：结构简单，关键部件易于拆卸和更换，降低了维护成本。
使用范围广：通径从小到几毫米，大到几米，从高空至高压力都可应用。

应用范围

气动插板阀广泛应用于建材、冶金、矿山、电力、化工、玻璃、轻工、粮食等行业，主要用于库顶、库底及进出口等位置的物料流量控制。同时，在输送飞灰和粉状干物料的系统中，气动插板阀也常被用作截止输送物的装置。此外，它还可安装在干式除尘器、烟道等灰斗下部，与电动给料机配套使用。

日常维护
